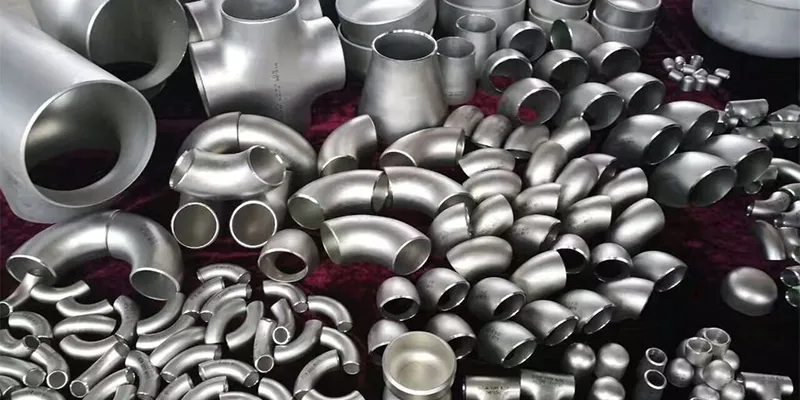

Фитинги за цеви од нерђајућег челика 316х и њихове функције

Нерђајући челик 316Хје високо{0}}угљенична варијанта стандардне легуре 316, која се користи за апликације на повишеним температурама и високим{2}}притисцима. Са садржајем угљеника од 0,04–0,10%, пружа супериорну затезну чврстоћу, отпорност на пузање и термичку стабилност у поређењу са 316Л, што га чини идеалним за критичне индустрије као што су нафта и гас, хемијска прерада, производња електричне енергије и фармацеутски производи.

Stainless Steel 316h Pipe Fittings And Their Functions

Овај чланак даје детаљан преглед 316Х спојних и кованих спојева, њихових стандарда, функционалности и предности.

Отпорност на корозију: Врхунска отпорност на корозију на рупице и пукотине у окружењима са{0}}оптерећеним хлоридима, надмашујући нивое 304 у апликацијама за поморску и хемијску обраду.

Механичка чврстоћа: Већа затезна чврстоћа (обично 515 МПа минимум) и граница течења (205 МПа минимум) на повишеним температурама у поређењу са стандардом 316.

Формабилност и заварљивост: Показује добру способност обликовања кроз процесе топлог и хладног рада, иако његова радна брзина{0}}очвршћавања захтева контролисану производњу како би се избегло изобличење.

Отпорност на топлоту: Одржава структурни интегритет у оксидирајућим атмосферама до 925 степени повремено и 870 степени непрекидно, идеално за посуде под притиском и измењиваче топлоте.

Цевни фитинзи за{0}}учеоно заварене су заварени директно на крајеве цеви, стварајући бешавну везу-отпорну на цурење, погодну за системе високог{2}}притиска и високе{3}}температуре.

Stainless Steel 316H Butt-Weld Pipe Fittings

Примарна спецификација за 316Х фитинге за сучео-варе је АСТМ А403 ВП316Х, која покрива цевне спојеве од кованог аустенитног нерђајућег челика за примене цевовода под притиском. Стандарди димензија укључују:

АСМЕ/АНСИ Б16.9 за фабрички-фабричке делове за сучеоно{2} заваривање.

АСМЕ Б16.28 за лактове кратког{1}}радијуса и повратне тачке.

МСС-СП-43 за лагане фитинге отпорне на корозију.

Уобичајени спојеви за{0}}учеоно заваривање у 316Х укључују следеће:

Тип	Опис	Функција и улога
Лакат (45 степени и 90 степени)	Закривљени спој са закошеним крајевима, доступан у конфигурацијама дугог-радијуса (1,5Д) или кратког-радијуса (1Д).	Мења смер протока течности док минимизира пад притиска и турбуленцију; неопходан у просторним{0}}ограниченим распоредима или за прилагођавање усмеравања цевовода око препрека.
Тее (једнако и смањење)	АТ{0}}прибор са три излаза; једнаки Т-ови имају уједначене величине грана, док се редукциони Т-ови разликују у пречнику.	Дели или комбинује ток од главне линије до грана; користи се у дистрибутивним системима за одржавање уравнотеженог притиска и протока.
Редуктор (концентрични и ексцентрични)	Конусни спој који повезује цеви различитих пречника; концентрично одржава поравнање средишње линије, ексцентрично га надокнађује.	Смањује или повећава величину цеви ради подешавања брзине или притиска протока; концентрични за вертикалне линије да би се спречили ваздушни џепови, ексцентрични за хоризонталне да би се избегло накупљање седимента.
Цап	Затварач у облику куполе{0}}са закошеном ивицом.	Заптива крај цеви да заустави проток, обезбеђујући трајно или привремено затварање за одржавање или проширење система.
Крст	Оков у облику плус{0}}а са четири излаза.	Омогућава укрштање тока из више праваца; примењује се у сложеним разводницима где је потребно -четворосмерно гранање.
Стуб Енд	Кратка дужина цеви са проширеним или преклопним крајем.	Олакшава вијчане везе са прирубницама за преклоп, омогућавајући лако растављање ради прегледа или чишћења у корозивним срединама.

Ковани цевни фитинзи се производе поступком ковања који повећава густину и чврстоћу материјала, што их чини идеалним за апликације високог{0}}притиска и малих{1}}пречника. У 316Х, они нуде врхунску отпорност на замор на повишеним температурама.

Водећа спецификација је АСТМ А182 Ф316Х, која наводи захтеве за прирубнице цеви од кованих или ваљаних легура{2}}челичних цеви, фитинге и вентиле за рад на високим{3}}има. Стандарди димензија и класа притиска укључују:

Standards for Forged Pipe Fittings

АСМЕ Б16.11 за спојеве са-утичним заваривањем и навојима у класама 2000#, 3000#, 6000# и 9000#.

МСС СП-79, 83, 95 и 97 за додатне редукционе уметке и спојеве.

БС 3799 за челичне цевне арматуре, завртње и заваривање утичница{1}}за нафтну индустрију.

Фитинги су обично доступни у величинама од 1/8" НБ до 4" НБ, са утичницом-завареним или навојним прикључцима.

316Х коване арматуре се категоришу у-заварене и навојне. Уобичајени типови укључују:

Тип	Опис	Функција и улога
Лакат (45 степени и 90 степени)	Слично као{0}}сучеони завар, али са крајевима са утичницом или навојем.	Преусмерава проток у уским просторима; утичнице-варе за{1}}непропусне-системе високог притиска, са навојем за подесиве инсталације.
Тее (једнако и смањење)	Три{0}}изводна арматура за гранање.	Расцепи се уливају у гране; користи се у инструментационим водовима или{0}}колекторима високог притиска.
Спојница (пуна и пола)	Прави конектор за спајање две цеви.	Проширује цевоводе или поправља делове; пуна за једнаке пречнике, пола за прелазе.
Унион	Троделни-комплет са навртком за одвајање.	Омогућава лако растављање без резања цеви; идеално за одржавање вентила или инструмената.
Цап	Крајњи затварач за цеви.	Заптива крајеве цеви како би се спречило цурење; користи се у тестирању или затварању неискоришћених линија.
Крст	Прикључак са четири{0}}излаза.	Омогућава вишесмерно гранање{0}}; примењује се у компактним,-разводницима високог притиска.
Бусхинг	Уметните да бисте смањили величину конца.	Прилагођава веће спојеве мањим цевима; спречава прекомерно-увлачење у системима под притиском.
Утикач (шестерокутни, квадратни, округли)	Затварање са{0}}мушким навојем.	Блокира отворе у фитингима или цевима; шестоугаона глава за лако окретање у скученим просторима.

Фитинги за цеви од нерђајућег челика 316Х нуде неупоредиву поузданост у високим{1}}температурним, корозивним окружењима. Било да бирате спојеве са чеоним заваром за беспрекорну интеграцију високог-притиска или коване спојеве за компактне,{4}}везе велике чврстоће, наши производи испуњавају најзахтевније стандарде.

Контактирајте нас за листове са техничким подацима, прилагођене понуде или стручне смернице о вашем систему цевовода са 316Х решењима.
